Sound Barrier Walls

소음방지시설

다가오는 미래시대는 환경 문제가 중요한 관심사가 되어 가고 있다.
당사는 이에 대처할 창의적이고 혁신적인 제품 개발에 전력을 다하고 있으며,
경제성에만 치우친 제품에서 탈피하여,
디자인과 성능이 우수하고 새로운 개념의 소음방지시설을 사회에 제공하고자 한다.
당사가 보유한 신기술, 신제품, 우수제품, 우수디자인 외 100여건의 산업재산권은
미래가치의 실현을 위한 소중한 자산이다.

타공박막 공명효과를 이용한

블록형 흡음판

기술의 특장점

주파수 맞춤형 소음저감 기술

발생하는 소음의 주된 주파수 대역을 파악하여 해당 주파수에 대하여 저감 할 수 있는 흡음블록을 설계&제작

재활용이 가능한 친환경 흡음패널

  • 재활용이 가능한 소재로 제작하며, 재생 플라스틱을 사용한 친환경 제품
  • 내구연한이 길고 재활용을 통한 교체, 보수 비용 절감

우수한 내구성을 통한 반영구적 성능 유지

전면판은 ABS 또는 PP 수지의 재질이며, 후면판은 HGI (아연도강판)으로 내구성(내열성, 내후성)이 뛰어나 설치 당시의 성능을 반영구적으로 유지

간단한 유지보수, 미세먼지 발생 억제

폴리에스테르 소재가 엉겨있는 흡음재는 먼지가 쌓이기 쉽고 지속적 진동이나 유지보수를 위한 고압 살수에 소재가 변형 및 소실될 우려가 큰 반면에 하나의 구조 체로 구성된 흡음블록은 변형의 우려가 없고 미세먼지 발생을 억제할 수 있다는 장점이 있다.

기대효과

  1. 소음의 주파수 특성에 맞는 맞춤형 소음저감 기술
  2. 흡음재의 내구성 저하 등으로 인한 성능저하 불식, 유지관리 비용 절감
  3. 사후처리시 재활용이 가능한 친환경 흡음패널 제조기술
  4. 녹색기술 기반의 제품으로 사회 공헌과 기술개발 경쟁 촉구
  5. 새로운 소재와 규격을 개발하여 타 산업군에 접목시켜 다양한 시장으로 진출

현장적용 사례

본 기술은 국민적 관심이 높은 정온한 환경과 미세먼지 문제에 대응하기 위하여 개발된 결과물입니다. 현재는 교통소음 저감을 위해 주로 사용되고 있지만, 앞으로는 다양한 방면에 응용할 수 있도록 연구 및 기술개발에 힘쓰고 있습니다.

시흥장현 공공주택지구 조성공사

한국도로공사 함평지사

국소반응형 흡음판

소음방지시설 - 특징

  1. 기공율, 다공판 지름 조절 등 설계인자 변화를 통한 적용분야 다양화
  2. 습기 및 오염에 취약한 체적반응형 흡음재를 사용하지 않음
  3. 높은 흡음성능과 친환경성으로 정온한 생활환경을 조성함
  4. 재활용이 가능한 친환경성 소재
  5. 내구성이 강한 소재로 고온 다습한 환경에 적용
  6. 광대역의 주파수에 걸쳐 우수한 흡음성능을 보유함으로써 다양한 적용분야 확보
  7. 흡음성능의 저하 및 처리비용 등으로 인한 유지보수 비용과 관리비용 절감 (우수한 경제성)

기본구조 - 다층공동구조 공명 흡음블록 상세

방음판의 전면부와 후면부는 아연도 강판 또는 알루미늄판을 사용하여 부식을 방지하고 내구성을 높였습니다.

내부에는 다공의 SHEET를 격자 사이사이에 배치, 조립하여 높은 흡음성능(NRC=0.7이상)을 보유하는 국소반응형의 방음판 입니다. 내부 흡음블록은 PP 재질을 사용하여 사출공법으로 제작하였으며, 블록(셀)과 블록(셀) 사이의 SHEET는 0.3mm 이상의 PP SHEET를 사용하였습니다.

이러한 구조는 다층공동구조의 수량이나 간격을 현장의 소음특성에 맞게 설계 가능합니다. 저주파에서 고주파에 이르는 광 | 대역 소음을 각 주파수의 특성에 맞춰서 블록(셀)을 배치하면 각 음역대의 소음이 저감되는 효과를 극대화 시킬수 있습니다. 또한, 블록(셀)의 크기와 두께(폭)도 조절이 가능하므로, 고객이 원하는 주파수 대역의 소음을 저감할 수 있는 신기술입니다.

주파수 맞춤형 흡음블록 설계 제원

선접촉구조를 이용한 블록형 흡음판

기술개발 개요

흡음방음판 내부의 선접촉 흡음블록은 박막(Neck)과 공동(Cavity)으로 구성되며, 박막은 소음이 통과 가능한 다수의 미세한 타공이 존재하며, 얇은 박막과 공동 사이에 지지하는 선접촉을 통해 node point를 이루며, 이렇게 형성된 공 동과 박막이 다수 적층 되어 흡음블록을 구성한다.

이렇게 구성된 흡음블록은 음 에너지의 단순 마찰이 아닌 박막 진동과 음의 왕복운동에 의한 상호 마찰 작용을 통하여 음에너지를 열에너지로 소산시켜 소음을 저감하는 기술이다.

흡음블록은 얇은 박막(Neck)과 공동(Cavity)은 합성수지를 사용하며, 소음원의 주파수 특성 및 주파수 분석을 통한 현 장설계 및 수요자의 요구(NEEDS)에 따라 공동의 개수 및 기공율 등을 조절하여 흡음성능(NRC) 및 목표 주파수를 조절 할 수 있다.

선접촉구조 상세

선접촉 흡음블록 상세

타공박막 상세

흡음블록 상세

굴절형 방음판

고성능제품-흡음율 1등급 (흡음성능 1급 - KS F 4770)

성능평가결과

  • 탈부착 방식(전면에 굴절판 4개 부착)으로 파손시 부분교체 등 유지보수 유리
  • 기존 금속재료의 한계 극복 – 내구성, 내충격성, 유지보수 용이, 경량화

흡음재 없는 흡음방음판

LH 구매조건부 개발사업

개발기술의 성공 판정

개발기술의 특징

  1. 흡음재를 사용하지 않아 반영구적 흡음성능 | 유지 (공기층으로 흡음성능 보유)
  2. 기공율, 다공판 지름 조절 등 설계인자 변화를 통한 적용분화 다양화 (실내소음저감 및 광대 역폭 소음저감 가능)
  3. 흡음성능의 저하 및 처리비용 등으로 인한 유지 보수비용과 관리비용 절감 (우수한 경제성)
  4. 기존 방음판보다 친환경적이며 월등히 우수한 내구성 (반영구적임)

흡음기능을 보유한 유지보수형 투명방음판 [TCNK-005, 006]

* 신기술(NET) 제 1182호
* 성능인증 19-AGD0096

  • 흡음기능을 보유한 투명형 방음판
  • 탈·부착 프레임구조로 사용성 및 유지보수성 향상
  • 수요자의 요구에 따라 복층 구조 가능
  • 친환경 흡음기능 보유(성능인증, 신기술인증)
  • 투명방음판에 차음성능과 흡음성능을 동시에 보유한 제품으로 흡음재를 사용하지 않고 흡음블록을 이용하여 우수한 소음저감 성능을 보유한 방음판
  • 프레임을 탈·부착할 수 있는 구조로써 투명원판을 손쉽게 유지보수 할 수 있는 경제적인 시스템
  • ᄀ자 형의 프레임 구조로 상부하중으로 부터 하중분산 효과를 기대하며, 현장에 시공 시에는 ᄆ자 형태로 설치가 되어 기밀성이 우수하고, 설치 후에는 하자 발생이 없음
  • 단층과 복층을 선택적으로 적용할 수 있는 구조로 복층으로 시공 시 고성능의 차음 성능 발휘

신개념의 프레임 구조 (ㄱ자 형상)

  • ㅁ자 형으로 완전한 결합 형태를 갖춘 상, 하부의 프레임은 역방향으로 결합하는 구조로써 소음누출 최소화
  • 설치 후에는 방음판 탈락 현상 등의 하자발생이 없음

우수한 소음저감성능 (반사기능+흡음기능, 복층구조)

  • 소음을 반사하는 기능과 흡음기능을 동시에 발휘함으로, 매우 우수한 소음저감성능 발휘
  • 수요자 요구 시, 고성능의 투과손실 성능을 발휘하는 복층구조 시공 용이
  • 발전소 등 소음이 많이 발생하는 지역에 적합

간편한 유지보수 (클립분리형)

  • 투명 원판이 노후되거나 파손 등으로 인한 교체작업 시에도 프레임 구조가 클립 분리형이기 때문에 손쉬운 유지관리 가능
  • ㄱ자 형의 프레임은 상부하중으로 부터 견고한 성능을 발휘하여 고(高)방음벽의 경우 유지보수가 확실함

설치 예시도

환경친화형 흡음기능의 롱스팬(Long Span)

유지보수형 투명방음패널

개발 기술의 개요

  • 개방성을 요구하는 투명방음벽에 대하여 최장 경간 6m 방음판 개발로 도시미관 개선효과
  • 외부 하중에 구조적으로 안정적인 투명방음패널 제조기술 확보
  • 프레임 간 최소한의 면적에 고효율 친환경 흡음성능을 적용
  • 클립분리형 프레임으로 유지보수기능 단순화

개발 기술의 특징

  1. 반사형 투명방음판에 흡음기능을 보유한 융복합 투명방음판,
  2. 기존의 체적반응형 흡음재를 사용하지 않고 친환경소재를 사용하여 미세먼지 발생이 없으며, | 흡음성능이 NRC= 최소0.1 ~ 최대 0.3의 흡음기능을 보유.
  3. 투명방음판의 원판을 손쉽게 탈부착 할 수 있는 구조로 유지보수에 매우 유리.
  4. 특수 소음이 발생하거나, 매우 큰 소음차단 성능이 필요한 경우에는 고성능의 복층구조 투명방음판 적용 가능.
  5. 최장 6m경간용 방음판을 제작함으로써 우수한 개방성 제공.

유지보수형 투명방음판

유지ㆍ보수가 용이한 투명형 방음벽으로 고객만족 및 비용절감

특징

도로변에 설치한 투명형방음벽의 파손시 투명판만 교체함으로써, 비용과 시간단축 등 유지·보수가 용이한 방음판을 개발하여 특허를 획득한 제품이다.

개선내용

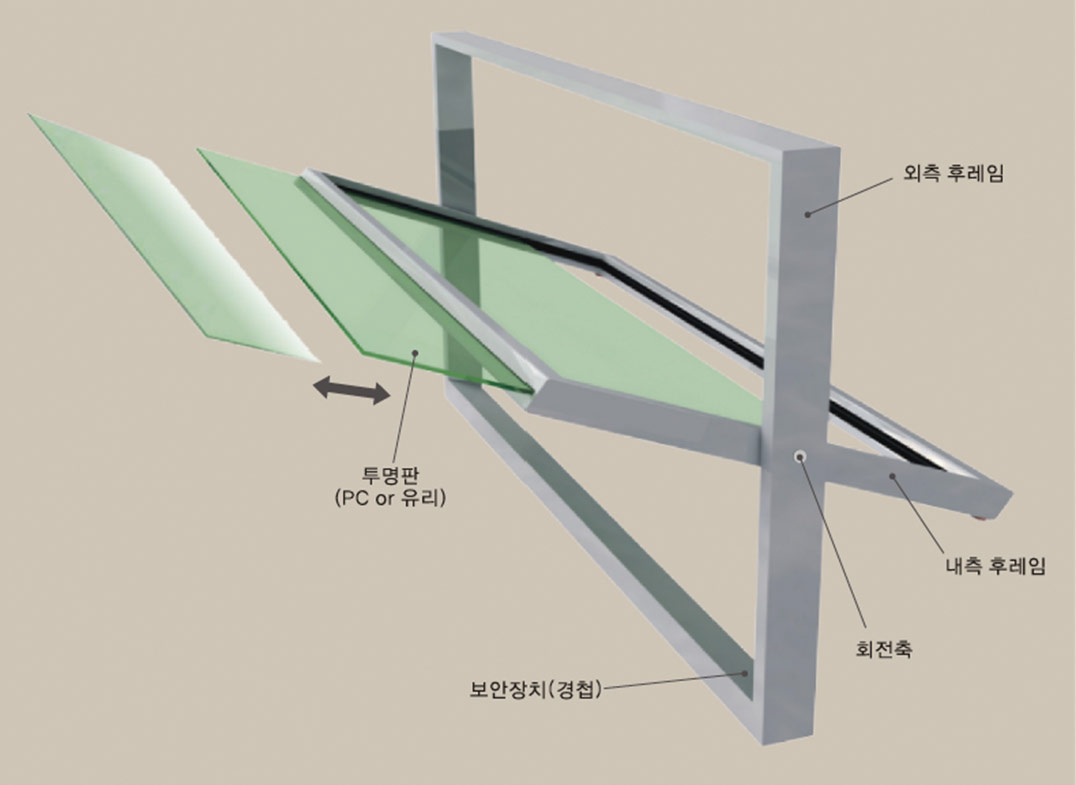

  1. 투명방음판의 내측 후레임이 회전축을 중심으로 회전을 할 수 있는 구조이기 때문에, 필요시 원판만 교체하므로 보수가 간단하다.
  2. 투명방음판이 노후되었거나, 재질을 변경하고자 할 때에는, 위의 그림에 표시된 부품 중에서 투명판만 교체하는 간단한 작업으로 끝나기 때문에, 비용도 절감되면서, 교체 후에는 신규 방음벽과 같은 효과를 극대화 할 수 있다.

흡음재를 사용하지 않는

친환경 복합 트라이앵글 감쇠기

중소기업기술정보진흥원 기술역량강화 R&D 지원사업 - 성공판정

소음저감원리

특징

  1. 소음저감 흡음부와 간섭부로 구성되어 있다.
  2. 흡음부(다층공동구조)를 통해 음파를 흡수하고, 경로차 간섭부를 통해 회절음에 대하여 음파를 상쇄시켜 소음을 | 저감하는 방식이다.
  3. 광범위 음역대의 소음을 효과적으로 저감할 수 있다.
  4. 방음벽을 높이지 않을 수 있어 구조물의 안전성에 유리하며, 슬림화를 기대할 수 있다.
  5. APT 등 고층건물의 고층부에 대하여 소음 저감 효과가 매우 뛰어나다.
  6. 기존 방음벽의 상부에 추가로 설치가 용이하다.

TN-Octagon

소음감쇠기

형상에 대한 고찰

8방을 의미함.

동서남북 사이에 4방을 더하여 8방의 모든 방향을 상징 하며, 가장 안정적이고 견실한 구조를 의미한다. 상부의 면을 최적의 길이로 산출하여 그 구조를 선택하 였다.

특징

  1. 방음벽의 높이를 2~3m 줄임으로써 경제적 효과가 증대된다.
  2. APT 등 고층건물의 고층부에 대하여 소음 저감 효과가 매우 뛰어나다.
  3. 방음벽을 높게 시공하지 않아도 되므로 구조물의 안정성에 유리하며, 구조물의 슬림화를 기대할 수 있다.
  4. 기존 방음벽의 상부에 추가로 설치가 가능하다.

시공사례

수원 병점 중로 1-5호선
진주 평거3지구 택지조성공사

방음터널공법

방진 기능을 갖는 시트지지 구조 공법

특허등록 제 10-1634743호

방음터널 지붕부에 투광부재를 견고하게 지지함은 물론 외부 충격, 특히 미세하게 반복적으로 발생하는 진동을 효과적으로 흡수하여 내진 기능을 보유하고 이중 덮개구조로 수밀성이 우수한 공법

방음벽 지주구조(SQ-PIPE) 공법

특허등록 제 10-0994132호

새로운 개념의 방음벽 지주구조로서 다양한 방법으로 방음판넬을 손쉽게 탈, 부착 가능 – SQ-PIPE를 활용한 개선형 구조로, 기존 H-BEAM 구조물대비 유지보수간편, 경제성 우수 – 후면에서 고정 및 설치하는 공법으로 시공시 고(高)양중 불필요하기 때문에, 시공성이 우수한 안전한 시공법으로써, 터널방음벽, 일반방음벽등 시공 및 유지보수 방법 획기적 개선

편심가새와 벨트트러스를 이용한 방음터널의 경량화 공법

특허등록 제10-1985949호

특징

편심가새로 벨트 트러스를 구성하여 방음 터널의 일정 구간을 블록 처리한 경량화 시스템으로서 경량화 및 구조적 안전성을 획기적으로 향상시킨 방음터널 공법

  1. 방음터널의 외측에 편심가새가 설치되어 벨트부가 방음터널의 외측을 횡 방향으로 둘러싸는 벨트트러스 형태로 형성되어 구조물에 발생되는 응력을 재분배함으로써 구조적인 안전성을 극대화한 방음터널 구조
  2. 일반방음터널 대비 강재량 18% 감소→ 경제성 및 구조적 안전성 향상
  3. 응력을 효과적으로 분산, 지주설치 간격조정으로 경관 향상
  4. 구조물 경량화로 인한 하중감소로 안전성 향상

편심가새구조 개념도

  • 편심가새 측면골조 및 지붕프레임에 설치
    → 응력을 효과적으로 분산, 지주 설치 간격 조정
  • 교차부재는 와이어로 형성
    → 외력이 가해질 때 탄성에 의하여 효과적인 모멘트 분배 및 충격 흡수 효과
  • 와이어 부재를 강하게 당겨 설치
    → 대각부재를 잡아주면서 변형 발생을 억제

벨트트러스구조 개념도

  • 일정간격으로 밸트트러스 구조 형성
    → 구조형식 합리화로 강재량 절감을 통한 경제성 확보
    → 자중 감소로 하부구조물 안전성 확보
  • 종방향 수평보강빔 설치
    → 지주 및 지붕골조로의 하중분배 유리

편심가새와 벨트트러스를 이용한 방음터널 구조

특허 제 10-1985949호

특징

편심가새를 이용해 벨트트러스 구조를 형성함으로써 구조적 안전성을 확보하여, 방음터널의 구조를 획기적으로 개선한 방음터널 구조.

  1. 양측면의 지주 단부에 편심가새를 이용해 벨트트러스 구조를 형성하여 구조물에 작용하는 하중을 재분배함으로써 구조적인 안전성을 극대화한 방음터널 구조
  2. 구조물 강재량 감소로, 경제성 향상(약 7% 이상)
  3. 구조물 경량화로 인한 하중감소로 안전성 향상
  4. 양측면 지주의 장경간에 따른 경관향상
